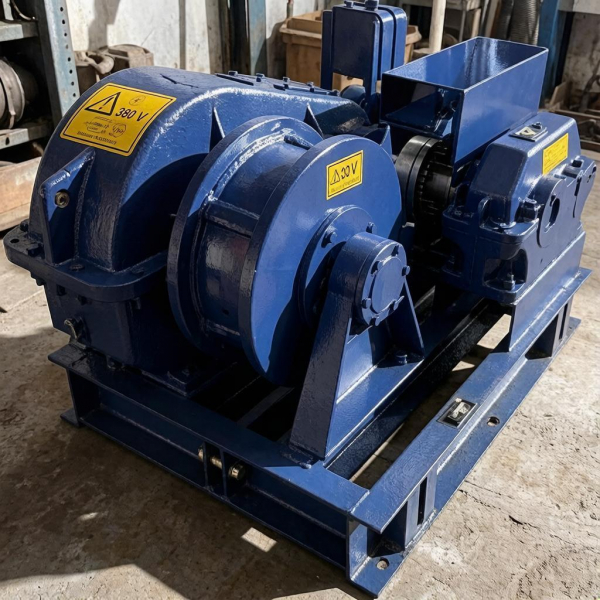

Лебедка электрическая маневровая ЛЭМ-10Ш2
Технические характеристики
| Ориентировочное количество вагонов, шт | 12 |
| Тяговое усилие (кгс) | 10000 |
| Скорость каната (м/с) | 0,063 |
| Масса грузов передвигаемая в вагонах (т) | 750 |
| Длина участка передвижения каната (м) | 230 |
| Диаметр каната (мм) | 28,0 |
| Длина каната (м) | 500 |
| Мощность электродвигателя (кВт) | 7.5 |
| Габаритный размер (мм) | 1790х1570х950 |
| Масса (без каната) (кг) | 1600 |
| Страна-производитель | Россия |
Описание
Схема работы лебедки включает в себя использование оборотного устройства, натяжителей каната и тросового захвата, что позволяет использовать одну лебедку для подачи и уборки вагонов на рабочую площадку. Технические характеристики лебедки ЛЭМ-10Ш2 и варианты комплектации могут измениться со временем. Чтобы уточнить описание, габаритные и присоединительные размеры, тяговое усилие, скорость навивки каната либо расчета дополнительных опций — например, элементы ВБИ, обращайтесь к нашим специалистам.
Лебедка ЛЭМ-10Ш2 рассчитана для работы в следующих условиях:
- Температура окружающей среды от + 40°С до - 40°С.
- Климатическое исполнение "У" и "Т",категория "2" по ГОСТ 15150-69.
- Рабочее положение крепление на горизонтальной площадке.
- Режим работы средний.
- Окружающая среда не взрывоопасная.
- Расчетный срок службы лебедки - 5 лет.
Подъем грузов электролебедкой недопустим.
По желанию заказчика лебедка ЛЭМ-10Ш2 может быть изготовлена с измененными выходными характеристиками:
- преобразователь частоты навивки (плавный пуск и остановка),
- выносной пульт управления или радиоуправление, звуковая сигнализация.
При необходимости работы во взрывоопасной среде, лебедка комплектуется электрооборудованием во взрывозащищенном исполнении, согласно ГОСТ 12.2.020-76.
Цена может зависеть от комплектации. Отгрузка лебедки осуществляется автомобильным или иным транспортом. Производитель гарантирует соответствие лебедки ЛЭМ-10Ш2 требованиям действующей технической документации и безотказную работу лебедки в течение гарантийного срока, при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок лебедки - 12 месяцев со дня отгрузки.
Схема работы ЛЭМ-10Ш2
Рабочим органом лебедки является барабан в виде шпилевой головки, благодаря этому барабан работает с условно "бесконечной" канатоемкостью. Перемещение вагонов производится за счет навивки на шпилевую головку трех-четырех витков каната. Необходимое натяжение создается натяжным устройством, входящем в комплект лебедки. Бесконечная канатоемкость достигается образованием замкнутой "цепи" каната между шпилевой головкой и роликом (обводным блоком), устанавливаемом на начальном участке перемещения вагонов.
Условные обозначения:
- Лебедка.
- Барабан.
- Канат.
- Натяжное устройство.
- Тросовый захват.
- Вагон
